SQD-100型声波清灰器

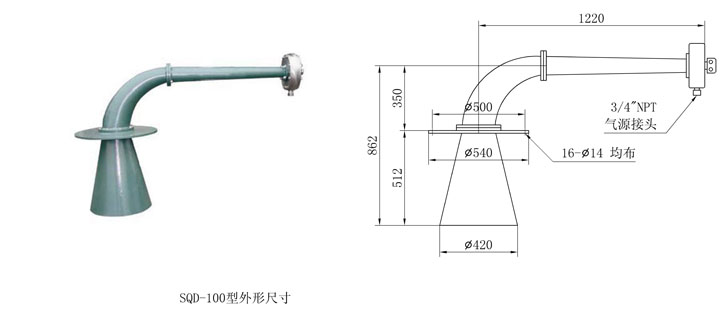

◆  外形尺寸

图片关键词

◆  技术参数


1

型 号

SQD-100

2

基本频率

100~120Hz

3

出口处声强

≥147dB

3

工作温度

N

-196℃≤t≤350℃

H

350℃≤t≤650℃

G

650℃≤t≤1000℃

4

供气气源

≥0.7MPa

5

工作气源压力

0.3~0.7MPa

6

耗 气 量

2.95 m3/min

7

声波作用范围

一般作用范围:直径D≤6m,长度L≤15m,
它取决于声波清灰器型号及设备结构

8

声能器材料

发声体材料为不锈钢,膜片材料为钛合金

9

参考重量

≤76kg

◆  应用场合
      用于余热锅炉及煤气换热器、布袋除尘器。

◆  产品用途
      用于锅炉系统预热器、省煤器、热交换器,取代原有蒸汽吹灰系统,延长热交换器寿命,有效清除热交换器表面积灰,提高热交换交率,助燃、节能。

◆  安装方式
◇  侧装式
      设备侧壁开孔尺寸为Ф465。SQD-100型声波清灰器的安装套尺寸为Ф460×450,与设备侧壁为插入式焊接,如下图所示。

图片关键词

◆  选型说明
      1. 每台声波清灰器出厂时均配带气路控制箱1台、连接软管1件及安装附件等1套。
      2. DN25(1″)钢管及控制电缆(RVV2×1.0)由用户自备,长度视现场安装距离确定。
      3. 根据声波清灰器的数量确定电控单元的型号。
