SQD-75W型声波清灰器

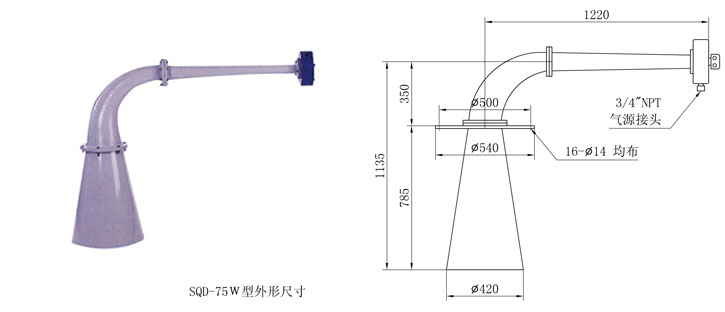

◆  外形尺寸

图片关键词

◆  技术参数


1

型 号

SQD-75W

2

基本频率

75~95Hz

3

出口处声强

≥147dB

3

工作温度

N

-196℃≤t≤350℃

H

350℃≤t≤650℃

G

650℃≤t≤1000℃

4

供气气源

≥0.7MPa

5

工作气源压力

0.3~0.7MPa

6

耗 气 量

2.95 m3/min

7

声波作用范围

一般作用范围:直径D≤6m,长度L≤15m,
它取决于声波清灰器型号及设备结构

8

声能器材料

发声体材料为不锈钢,膜片材料为钛合金

9

参考重量

≤87kg


◆  应用场合
      用于烧结机机头、机尾静电除尘器、布袋除尘器等,火力发电厂、电站锅炉系统过热器、省煤器、SCR反应器、空气预热器等。

◆  产品用途
      1. 有效清除电除尘器入口均流板积灰,保持均流孔干净、畅通,合理分配入口气流, 优化除尘效率。
      2. 有效清除热交换器及冷却器排管内积灰,提高热交换交率,降低冷却器出口温度。

◆  安装方式
◇  顶装式或侧装式

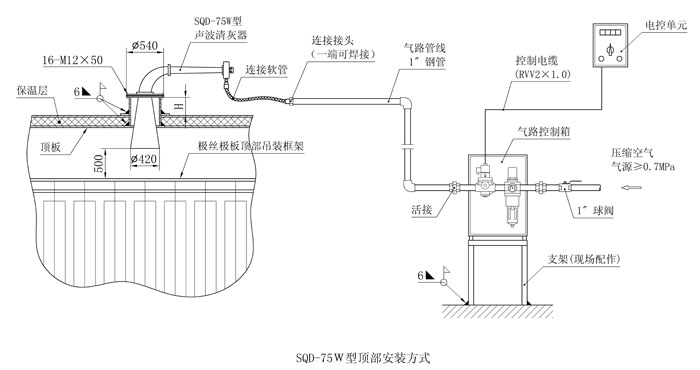

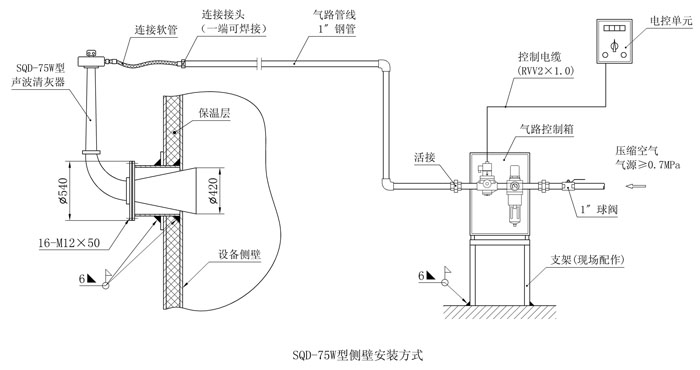

      设备顶部开孔尺寸为Ф440,设备侧壁开孔尺寸为Ф465。SQD-75W型声波清灰器的安装套尺寸为Ф460×700,与设备顶部为骑座式焊接或与设备侧壁为插入式焊接,如下图所示。


图片关键词

图片关键词


◆  选型说明
      1. 每台声波清灰器出厂时均配带气路控制箱1台、连接软管1件及安装附件等1套。
      2. DN25(1″)钢管及控制电缆(RVV2×1.0)由用户自备,长度视现场安装距离确定。
      3. 根据声波清灰器的数量确定电控单元的型号。
