UQK-080系列磁浮球液位控制器


◆  产品概述 图片关键词

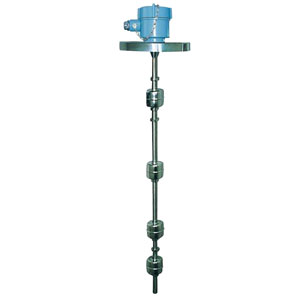

      UQK-080顶装式磁浮球液位控制器适用于石油、化工、纺织印染、环保和民用建筑等行业各类敞口和密闭容器内各种介质的单点或多点液位的控制和报警。仪表结构简单、安装方便、价格低廉。可用于各种介质液位(界位)控制。仪表采用多个浮球来分别对多个控制点进行控制,使工作更可靠,尤其是各种泵在启动过程中的水位控制是理想的选择。

◆  工作原理
      UQK-080顶装式磁浮球液位控制器主要由浮球、导杆(管)、干簧管开关和接线盒等组成。
      随着介质液位的上下变化,导杆(管)外的浮球沿导杆上下移动,当浮球接近干簧管开关时,通过磁性耦合,浮球内部永久磁钢吸合导杆内干簧管开关,发出开关通断信号,实现对液位控制、报警、故障联锁等功能。
      常开簧片开关处于磁场中时接通,处于磁场外时呈断开状态。常闭簧片开关处于磁场中时断开,处于磁场外时呈接通状态。两种簧片开关工作状态如右图所示。
      根据测量介质的不同,接液材质有不锈钢、聚丙烯、聚四氟乙烯。

◆  技术参数
◇  工作压力:0.4MPa,1.0MPa,2.5MPa
◇  介质温度:-40~160℃
◇  介质密度:≥0.5g/cm3
◇  介质粘度:≤150mPa·s
◇  接液材质:304SS、PP、PTFE其它材质请用户在订货时注明
◇  输出信号:干簧管触点 SPST、SPDT
◇  触电容量:220V AC 1A(阻性),24V DC 0.5A
◇  接点寿命:5×104次
◇  连接法兰:DN50~DN150 PN0.6~2.5MPa,PL/RF,SO/M(任选)
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20593-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  环境温度:-40~70℃。
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP65
◇  防爆型式:
                          隔爆型 dⅡBT4
                          本安型 ibⅡCT5
◇  关联设备:配带B902或LB830齐纳安全栅
◇  电缆敷设参数:
                                 电感≤2.0mH
                                 电容≤0.14μF

◆  产品选型


选 型 表

项 目

UQK-080

磁浮球液位控制器

系 列 号


型号

结构特点

接液材质

工作压力

介质温度

基本型式

S

标准型

不锈钢1Cr18Ni9Ti、304SS、316L

≤2.5MPa

-30~120℃

Y

防腐型

聚丙烯PP

≤0.4MPa

-30~80℃

P

耐腐型

聚四氟乙烯PTFE

≤1.0MPa

-30~160℃


-

A

法兰DN50 PN1.0/2.5MPa HG/T 20593-97 注:P耐腐型不可用此规格

过程连接


B

法兰DN80 PN1.0/2.5MPa HG/T 20593-97

C

法兰DN100 PN1.0/2.5MPa HG/T 20593-97

D

外螺纹:G2″ 注:P耐腐型不可用此规格


1

1个控制开关,1个浮球

控制点数

2

2个控制开关,1(或2)个浮球

3

3个控制开关,3个浮球

 4

4个控制开关,4个浮球

5

5个控制开关,5个浮球

N

N个控制开关,N个浮球


O

普通防水型

可 选 项

D

隔爆型:dⅡBT4

E

本质安全型:ibⅡCT5

F

配隔离安全栅


-□

安装高度(即检测杆总长),单位:mm


-□

工作压力,单位:MPa


-□

介质密度,单位:kg/m3


L1=mm,下下限,下降接通

注:根据控制点数,分别注明L1、 L2、 L3、 L4的尺寸,单位:mm,并注明是上升接通或下降接通

L2=mm,下限,下降接通

L3=mm,上限,上升接通

L4=mm,上上限,上升接通

Ln=mm,上升接通或下降接通

UQK-080

S

-

A

3

EF

-2200

-0.3

-860


选型示例

        UQK-080S型磁浮球液位控制器,接液材质304SS,介质温度≤120℃,连接法兰DN50 PN1.6 PL/RF,3个控制开关,3个浮球,本质安全型ibⅡCT5,配隔离安全栅,安装高度2200mm,工作压力0.3MPa,介质密度860 kg/m3

◆  注意事项
      1.如无说明,上上限、上限是随液位上升时接通,下限、下下限是随液位下降时接通而进行设定的。
      2.浮球在上下移动时应畅通无阻,液体中不允许含有异物。

更多产品信息请到技术支持中资料下载。
