UQK(S)-D系列浮球液位控制器

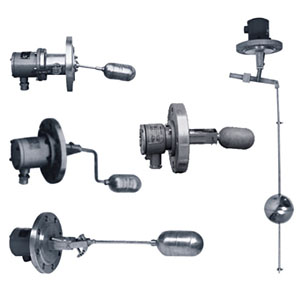

◆  产品概述图片关键词

        UQK 系列浮球液位控制器适用于工业生产过程敞开或承压容器内液位的控制。当液位处于高限或低限,开关动作发生报警信号或控制泵、阀的开闭,广泛应用于石油、化工、电力、冶金等行业中各种容器的液位检测控制。
        UQKS系列带自检式浮球液位控制器,可在设备运行状态下,对控制器及系统进行检测,以确保控制器及系统安全运行。

◆  工作原理

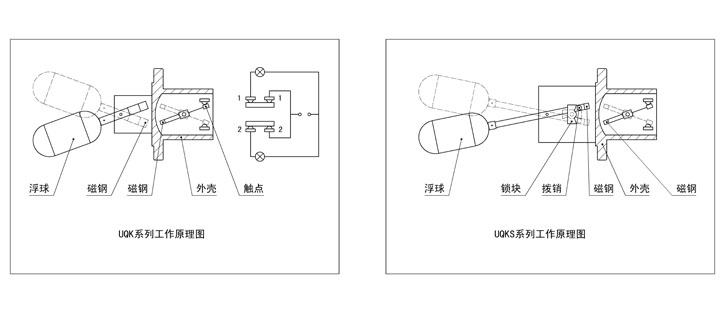

        浮球液位控制由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时,浮球随之变化,从而使端部磁钢上、下摆动。根据磁钢同性相斥原理,使安装在外壳内的磁钢反向摆动,使动触点在静触头 1-2与1-3 间接通或断开。UQKS系列带自检式,当扳动检测手柄时,使浮球象液位到达动作位置时,切换一次,以检测控制器及系统是否正常,如下图所示。

图片关键词

  技术参数

◇  工作压力:4 .0MPa(标准型)
                          6 .3MPa(特殊型)
◇  介质温度:-40~350℃
◇ 介质密度:>0.65g/cm3
◇  触点容量:220V AC/DC 、1A
◇  材        质:接液部分1Cr18Ni9Ti、304SS,其它材质请用户在订货时注明
                          防爆外壳ZL102油漆喷涂
◇  连接法兰:PN按所选压力等级(凸面法兰)
                          UQK(S)-01~02 DN80(用户可选择DN50)
                          UQK(S)-03 DN80 (用户自配大小头法兰DN150)
                          UQK(S)-04 DN40
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20592~20635-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  伴热蒸汽压力:≤0.6MPa
◇  伴热夹套接头:G1/2"(外)(仅适用于UQKS型),其它规格请用户在订货时注明
◇  电气接口:M20×1.5(内)
◇  防爆型式:
                          隔爆型 dⅡCT5
                          本安型 ibⅡCT5
◇  关联设备:LB878或B907齐纳安全栅


  产品选型


选   型   表
项  目
UQK浮球液位控制器
系 列 号
UQKS带自检式浮球液位控制器



控制范围
调整方式
安装
方式
用途
基本型式
-D
01
10mm
不可调
侧装式

01N
60mm
不可调
侧装式
高粘度介质
01T
40mm
可调
顶装式
侧面无法安装
02
25~550mm
有极可调
侧装式
03
8~2000mm
无级可调
顶装式
04
10mm
不可调
外侧
水平
可拆卸

-
A
DN40 1.0/4.0MPa(凸面法兰)
过程连接

B
DN80 1.0/4.0MPa(凸面法兰)
T
非标法兰

D
隔爆型 dⅡCT5
可 选 项
E
本安型 ibⅡCT5
F
配隔离安全栅
N
常温型 -40~150℃
G
中温型 ≤250℃
H
高温型 ≤350℃
J
带伴热夹套(仅适用于UQKS型)

-□
工作压力,单位:MPa
工作压力

-□
介质密度,单位:kg/m3
测量范围
UQK
-D
01
-
B
DN
-0.6
-850

选型示例
        UQK-D01型浮球液位控制器,材质304SS,压力等级4.0MPa,法兰通径DN80,隔爆型,常温型-40~150℃,工作压力0.6MPa,介质密度850 kg/m3

更多产品信息请到技术支持中资料下载。
