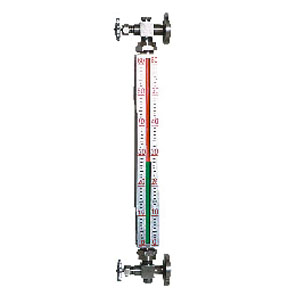

UGS系列石英玻璃管液位计


◆  产品概述图片关键词

    UGS系列彩色石英玻璃管液位计是我公司采用高纯度石英管(99.99%Si02)制造的产品,仪表显示清晰,密封性能良好,耐高温、高压、防粘稠,寿命长,冲洗、维护方便。广泛应用于石油、化工、电力、冶金等行业中各种容器及锅炉的液位检测指示。

◆  适用范围
      UGS系列彩色石英玻璃管液位计适用于透明或较透明介质,如水、液氨、汽油、液化气、常温碱液等多种烃、油品溶液的液位测量,是应用广泛的现场型液位计。

◆  工作原理
      UGS系列彩色石英玻璃管液位计是一种直读式测量仪表,通过上下连接法兰与容器构成连通器,可以直接观察到容器内介质液位的实际高度。仪表是通过自然光在液体中折射的光学原理,借助于异型玻璃管和滤色红绿玻璃片,测量时,使液相显示绿色,气相显示红色,由于液、气相显示反差很大,所以指示鲜明清晰。在仪表的两端阀门内装有钢球,当玻璃管因意外损坏时,起自动密封作用。


◆  技术参数
◇  工作压力:0.6,1.6,2.5,4.0,6.3,10.0MPa
◇  介质温度:-50~450℃
◇  显示范围:100,300,600,900,1200,1500,1800mm
◇  测量范围:300,500,800,1100,1400,1700,2000mm(上下法兰中心距)
◇  接液材质:碳钢,304SS,316L其它材质请用户在订货时注明
◇  连接法兰:DN20~40 PN0.6~10.0 MPa,PL/RF,WN/RF,WN/M(任选)
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20592~20635-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  伴热蒸汽压力:≤0.6MPa
◇  伴热夹套接头:G1/2"(外),其它规格请用户在订货时注明
◇  钢球自封压力:≥0.3MPa
◇  冲洗排污接口:M18×1.5(内)
◇  液位计配套:带排污阀

◆  产品选型


选   型   表
项    目
UGS彩色石英玻璃管液位计
系 列 号

-A
标准型,无盲区,阀门带安全装置,带排污阀,-50~450℃
基本型式
-B
普通型,有盲区,阀门带安全装置,带排污阀,-50~450℃
-C
防腐型,不锈钢内衬PP材质,温度≤80℃
-D
耐腐型,不锈钢内衬PTFE材质,温度≤200℃

1
碳钢
材    质
2
不锈钢

-
O6
0.6MPa
压力等级

16
1.6MPa
25
2.5MPa
40
4.0MPa
63
6.3MPa
100
10.0MPa

-
20
DN20
法兰通径

25
DN25
40
DN40

M凸面
法兰
密封面
RF突面

-
300
300mm
测量范围

500
500mm
800
800mm
1100
1100mm
1400
1400mm
1700
1700mm
2000
2000mm
特殊规格填数字,
单位:mm

J0
无伴热夹套
伴热选项
J1
蒸汽伴热夹套
J2
循环水伴热夹套
J3
电伴热装置
UGS
-B
2
-
25
-
20
RF
-
800
J0

选型示例
        UGS-B型彩色石英玻璃管液位计,介质温度-50~450℃,材质不锈钢,压力等级2.5MPa,法兰通径DN20,法兰密封面RF,测量范围800,无伴热夹套。

更多产品信息请到技术支持中资料下载。
