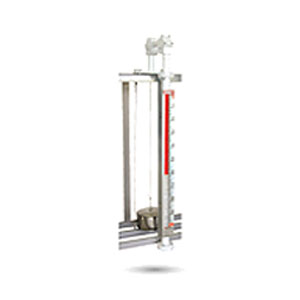

UFZ-4B系列翻板式浮标液位计


◆  产品概述图片关键词

      UFZ-4B系列磁翻板式浮标液位计是UFZ-4系列的拓展产品,主要适用于石油、化工、钢铁、焦化、电力、制药等行业储运系统的槽、罐、油库等容器的液位连续测量,被测介质可为酸性、碱性、高粘度及腐蚀性介质。 本液位计具有结构简单、视觉直观、安装维护方便等特点。


◆  工作原理

      UFZ-4B系列磁翻板式浮标液位计由浮标、牵引索、导向索、横向导管组件、主体立管及显示组件和重锤(内含磁钢)等主要部件组成。液位计以浮标为测量元件,浮标浸浮在液体中,当液位发生变化时,引起浮标位置的变化,通过与浮标软连接的牵引索带动主体立管内的重锤(内含磁钢)做反向同步移动,重锤内的永久磁钢通过磁耦合传递到显示器组件,驱动红、白翻板翻转180°;当液位上升时,翻板由白色转为红色,当液位下降时,翻板由红色转为白色,显示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的测量。 显示器组件的顶端指示液位下限(即零位),显示器的低端指示液位的液位上限(即满量程)。

◆  技术参数
      基本型
◇  测量范围:0.5~20m(由用户任选)
◇  指示精度:±10mm
◇  介质温度:-30~300℃
◇  工作压力:1.6MPa
◇  介质密度:≥0.6g/cm3
◇  材        质:接液部分 304SS、1Cr18Ni9Ti其它材质请用户在订货时注明
                          显示部分 铝合金
◇  连接法兰:DN50 PN1.6MPa,DN200 PN1.6MPa,PL/RF(任选)
◇  法兰标准:采用化工部HG/T 20593-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  显示器安装垂直度:≤5°
◇  导向索安装垂直度:≤5°
◇  浮标规格: 240×160mm
◇  浮标导向环中心距:270mm
◇  浮标与标尺间中心距:1500mm(标准型)
                                               750~1500mm(可选)
◇  横向导管连接:直管形式
      远传装置
◇  供电电源:24V DC±5% 二线制
◇  输出信号:4~20mA DC 二线制
◇  环境温度:-40~60℃
◇ 负载能力:550Ω(在24V DC供电时)
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP65
◇  防爆型式:
                          隔爆型 dⅡBT4
                          本安型 iaⅡCT4
◇  关联设备:配带B902B齐纳安全栅
◇  电缆敷设参数:
                                  电感≤2.2mH
                                  电容≤0.16μF
      报警开关
◇  触点容量:220V AC/DC 2A(隔爆型、普通型)
                          24V DC 50mA(本安型)
◇  开关滞后:18mm
◇  开关寿命:105
◇  环境温度:-40~125℃
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP67
◇  防爆型式:
                           隔爆型 dⅡBT5
                           本安型 ibⅡCT5
◇  关联设备:配带B902B齐纳安全栅
◇  电缆敷设参数:
                                  电感≤4.1mH

                                  电容≤0.12μF

  产品选型


选   型   表
项  目
UFZ-4B
翻板式浮标液位计
系 列 号

-
1
无导向钢索
导向装置

2
带导向钢索

D1
DN50 PN1.6MPa,PL/RF HG/T 20593-97
连接法兰
D2
DN200 PN1.6MPa,PL/RF HG/T 20593-97

-
A
报警开关

B
带上限报警
C
带下限报警
D
带上下限报警

N
远传装置
R
带干簧电阻式变送器(4~20mA)

O
普通型
可 选 项
D
隔爆型
E
本安型
F
配隔离安全栅

-□□横向跨距(浮标与标尺间中心距),单位:mm

-□□测量范围,单位:mm

-□□介质密度,单位:kg/m3
UFZ-4B
-
2
D2
-
A
R
EF
-1100
-6000
-980

选型示例
        UFZ-4B型翻板式浮标液位计,接液材质304SS,带导向钢索,连接法兰DN200 PN1.6 PL/RF,无报警开关,带远传装置(4~20mA),本安型配隔离安全栅,横向跨距1100mm,测量范围6000mm,介质密度980 kg/m3

更多产品信息请到技术支持中资料下载。
