UFZ-4D系列指针式浮标液位计


◆  产品概述图片关键词
      UFZ-4D系列指针式浮标液位计一种就地式液位测量仪表,主要适用于石油、化工、钢铁、焦化、电力、制药等行业储运系统的槽、罐、油库等容器的液位连续测量,被测介质可为酸性、碱性、高粘度及腐蚀性介质。       本液位计具有结构简单、视觉直观、安装维护方便等特点

◆  工作原理
      液位计是根据力平衡原理设计的。
      设浮标的重量为W,浮标浸在液体中所受到的浮力为F,重锤和指针的重量为G,整个系统的摩擦力为f,当浮标浸浮在液体中处于某一位置时,这些力处于平衡状态,即:W-F-G–f=0。当液位上升时,浮力F增大,W、G和f均不变,上式平衡被破坏,重锤指针向下移动,直到浮力F减少到原来值,新的力平衡才建立。如浮力F一直在增大,即液位一直在上升,重锤指针一直向下移动。反之,液位下降,则重锤指针向上移动。以此来指示液位高度。

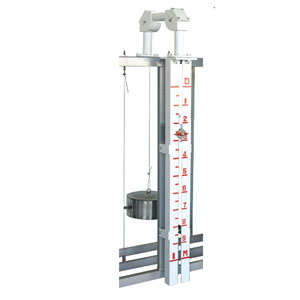

      UFZ-4D指针式系列浮标液位计由浮标、牵引索、导向索、横向导管组件及标尺板、重锤和指针等主要部件组成。标尺板的顶端指示液位的零位,标尺板的低端指示液位的满量程。

◆  技术参数
◇  测量范围:0.5~20m(由用户任选)
◇  指示精度:±20mm
◇  介质温度:-30~200℃(带V型密封管结构的介质温度要求低于隔离液的沸点温度)
◇  工作压力:常压或±200H2O(带V型密封管)
◇  介质密度:≥0.6g/cm3
◇  材        质:接液部分 304SS、1Cr18Ni9Ti其它材质请用户在订货时注明
                          指示部分 铝合金
◇  连接法兰:DN50 PN1.0MPa,DN200 PN1.0MPa,PL/RF(任选)
◇  法兰标准:采用化工部HG/T 20593-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  标尺板安装垂直度:≤5°
◇  导向索安装垂直度:≤5°
◇  浮标规格: 240×160mm
◇  浮标导向环中心距:270mm
◇  浮标与标尺间中心距:1500mm(标准型)
                                              750~1500mm(可选)
                                              ≥1200mm(带V型密封管)

◆  产品选型


选   型   表
项  目
UFZ-4D
指针式浮标液位计
系 列 号

P
普通型:浮标与标尺板之间的横向导管连接为直管形式
适用场合:容器内无毒性气体溢出
接液材质:304SS、1Cr18Ni9Ti其它材质请用户在订货时注明
基本型式

V
封阻型:浮标与标尺板之间的横向导管连接为V管形式
适用场合:容器内有毒性气体溢出,V形管内充满隔离液,封阻烟气外溢
接液材质:304SS、1Cr18Ni9Ti其它材质请用户在订货时注明


1
无导向钢索
导向装置
2
带导向钢索

-
D1
DN50 PN1.0MPa,PL/RF HG/T 20593-97
连接法兰

D2
DN200 PN1.0MPa,PL/RF HG/T 20593-97

-□□□□横向跨距(浮标与标尺间中心距),单位:mm

-□□□□测量范围,单位:mm

-□□□□介质密度,单位:kg/m3
UFZ-4D
P
2
-
D2
-1200
-8000
-1100

选型示例
        UFZ-4DP型指针式浮标液位计,接液材质304SS,带导向钢索,连接法兰DN200 PN1.0 PL/RF,横向跨距1200mm,测量范围8000mm,介质密度1100 kg/m3

更多产品信息请到技术支持中资料下载。
