UDY-100系列气体导压式液位变送器

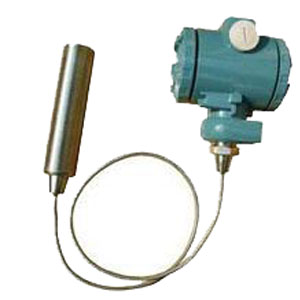

◆  产品概述 图片关键词

      UDY-100系列气体导压入式液位变送器是静压投入式液位变送器的拓展产品。采用新型结构解决了传统静压投入式液位变送器的怕堵、易腐蚀、不耐高温等缺点,广泛应用于石油、化工、冶金、水利、电力、食品、医药、环境控制等行业的过程控制和液位的测量。

◆  工作原理
      UDY-100系列气体导压式液位变送器主要由电子单元、导气管、集气筒等组成,传感器部分与信号处理电路在接线盒内部,由投入液体内的集气筒内的气体与介质接触,液体深度产生的压力通过压缩集气室内的空气,经过导气管将压力传递给传感器,避免了传感器与被测介质的直接接触,适应于高温强腐蚀性等场合,有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。

      UDY-100系列气体导压式液位变送器由原装进口的高稳定性的扩散硅压阻式压力传感器和HART智能专用模块组成,由集气筒采集到液位压力信号,传送给压力传感器,将压力信号转换为液位信号输出。
压力传感器与液位关系为: P=0.0098ρH+Pc
式中:P 压强MPa; ρ 液体密度(g/cm3);H 液面深度(m);Pc 液面压力(常压为0)

◆  技术参数
◇  测量范围:0~100m(由用户任选)
◇  精 确 度:±0.25% FS,±0.5% FS
◇  介质温度:-40~90℃
◇  介质粘度:≤150mPa·s
◇  供电电源:24V DC±5% 二线制
◇  输出信号:4~20mA DC 二线制
◇  负载能力:0~500Ω(在24V DC供电时)
◇  集气筒材质:304SS、316L、PP、PTFE其它材质请用户在订货时注明
◇  导气管材质:304SS、316L、PP、PTFE其它材质请用户在订货时注明
◇  连接法兰:
                          法兰型:DN100 PN1.0MPa,PL/RF
                          支架型:(提供标准安装支架)
                          卡箍型:(提供标准安装卡箍)
◇  法兰标准:采用化工部HG/T 20593-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  环境温度:-40~70℃。
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP65
◇  防爆型式:
                          隔爆型 dⅡBT4
                          本安型 ibⅡCT5
◇  关联设备:配带B902或LB830齐纳安全栅
◇  电缆敷设参数:
                                  电感≤2.2mH
                                  电容≤0.16μF

◆  产品选型


选 型 表

项 目

UDY-100T

通用型气体导压式液位变送器

系 列 号

UDY-100H

智能型气体导压式液位变送器(带HART型)


A

通用型:适用于水,污水、海水等弱腐蚀性液体介质
接液材质:氧化铝陶瓷、PVC、304SS、316L
密封件:氟橡胶

基本型式


B

耐油型:适用于汽油、轻油、重油及其它有机溶液
接液材质:氧化铝陶瓷、304SS、316L
密封件:丁晴耐油橡胶


C

食品卫生型:符合GMP标准和3-A卫生标准
接液材质:陶瓷膜片、316L
密封件:硅橡胶



1

法兰型安装

安装方式

2

支架型安装

3

卡箍型安装


O

普通防水型,不带现场指示

可 选 项

D

隔爆型:dⅡBT4

E

本质安全型:ibⅡCT5

F

配隔离安全栅

L

带LED发光数字显示


-□□□□

安装高度(导压管长度),单位:mm


-□□□□

测量范围,单位:mm


-□□□□

介质密度,单位:kg/m3

URS-100T

A

1

O

-2400

-2000

-980


选型示例

        UDY-100T型气体导压式液位变送器,接液材质304SS,法兰型安装,连接法兰DN100 PN1.0 PL/RF,普通防水型,不带现场指示,安装高度2400,测量范围2000,介质密度980 kg/m3

更多产品信息请到技术支持中资料下载。
