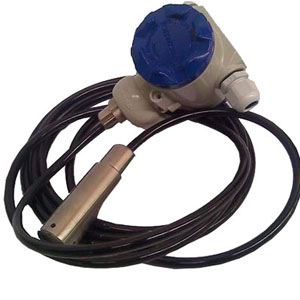

UJY-100系列静压投入式液位变送器


◆  产品概述图片关键词

      UJY-100系列静压投入式液位变送器是一种采用测量液柱静压的方法来检测液位的新颖测量仪表。它由原装进口的高稳定性的扩散硅压阻式压力传感器和HART智能专用模块组成。能可靠地将液位的变化转换成 4~20mA DC标准电流信号或HART1200数字信号,主要用于城市给排水、水处理厂、水库、河流、海洋、储油罐及石油、化工、电力等行业的液位测量,被测介质可以是、水、油、酸性、碱性及粘稠性液体等。

◆  工作原理
      UJY-100系列静压投入式液位变送器是通过测量由液体产生的液柱静压力来确定液位高度的。液体静压力用公式 P=Po+ρgH表示,其中Po (对于开口容器)为液面上部大气压,ρ为被测液体密度,H为液体高度,g为重力加速度(常数)。       当Po保持不变时,则压力取决于密度和液位高度两个变量。当液体密度为一定值时,液位将与压力成线性关系。这一压力作用在变送器扩散硅压力传感器的感压面上,通过传感器的压阻效应,将液柱压力转换成电压信号。这一信号经放大直接转换成 4~20mA DC,或通过智能模块,实现4~20mA DC模拟量与数字量双向通讯符合HART协议。若液面上部分大气压发生变化,压力传感器将受到如同液位变化一样的影响。URS-100系列静压投入型液位变送器采用了通芯透气电缆设计方法,将外界大气压导入传感器感压面的另一侧。从而消除了因大气压变化所引起的测量误差。

◆  技术参数
◇  测量范围:0~100m(由用户任选)
◇  精 确 度:±0.25% FS,±0.5% FS
◇  介质温度:-40~90℃
◇  介质粘度:≤150mPa·s
◇  供电电源:24V DC±5% 二线制
◇  输出信号:4~20mA DC 二线制
◇  负载能力:0~500Ω(在24V DC供电时)
◇  接液材质:304SS、PP、PTFE其它材质请用户在订货时注明
◇  电        缆:氟橡胶、丁晴耐油橡胶、硅橡胶,其它材质请用户在订货时注明
◇  连接法兰:
                          法兰型:DN50 PN1.0MPa,PL/RF
                          支架型:(提供标准安装支架)
                          卡箍型:(提供标准安装卡箍)
                          螺纹型:G3/4″
◇  法兰标准:采用化工部HG/T 20593-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  环境温度:-40~70℃。
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP65
◇  防爆型式:
                           隔爆型 dⅡBT4
                           本安型 ibⅡCT5
◇  关联设备:配带B902或LB830齐纳安全栅
◇  电缆敷设参数:
                                   电感≤2.2mH
                                   电容≤0.16μF


◆  产品选型


选   型   表
项  目
UJY-100T
通用型静压投入式液位变送器
系 列 号
UJY-100H
智能型静压投入式液位变送器(带HART型)

A
通用型:适用于水,污水、海水等弱腐蚀性液体介质
接液材质:氧化铝陶瓷、PVC、304SS、316L
密封件:氟橡胶
基本型式

B
耐油型:适用于汽油、轻油、重油及其它有机溶液
接液材质:氧化铝陶瓷、304SS、316L
密封件:丁晴耐油橡胶

C
食品卫生型:符合GMP标准和3-A卫生标准
接液材质:陶瓷膜片、316L
密封件:硅橡胶


1
法兰型安装
安装方式
2
支架型安装
3
卡箍型安装
4
螺纹型安装

O
普通防水型,不带现场指示
可 选 项
D
隔爆型:dⅡBT4
E
本质安全型:ibⅡCT5
F
配隔离安全栅
L
带LED发光数字显示

-□□□□安装高度(导气电缆长度),单位:mm

-□□□□测量范围,单位:mm

-□□□□介质密度,单位:kg/m3
UJY-100T
A
1
O
-2400
-2000
-980

选型示例
        UJY-100T型静压投入式液位变送器,接液材质304SS,法兰型安装,连接法兰DN50 PN1.0 PL/RF,普通防水型,不带现场指示,安装高度2400,测量范围2000,介质密度980 kg/m3
