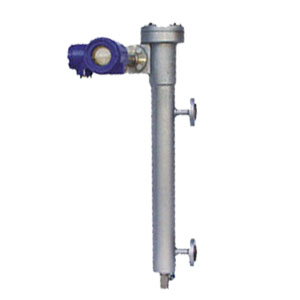

UTD-D系列电动浮筒液位变送器


◆  产品概述图片关键词

      UTD-DT(DZ)系列电动浮筒液位变送器应用于工艺流程中敞口或密封容器内液位、界位的连续测量。变送器具有动圈式或数字式现场指示并可输出4~20mA DC 标准电流信号。 或实现智能化(兼容HART协议)通讯满足用户需求。

◆  工作原理
      由液位改变所引起的浮力变化量,导致扭力管上的负载随之增加或减少,这种改变是与液位改变量和液体的密度成比例的,扭力管受浮力作用而转动,带动了差动变压器的转子产生同步角位移,同时产生一个与转子位移成比例的电压变量,该电压变量被转换和放大成一个直流4~20mA DC标准直流信号输出。
      由于浮筒不但受到液体向上的浮力,也受液体上方气体浮力作用,为了保证测量精度,气体和液体之间的密度差不应少于0.01g/cm3,同时,容器内的压力和温度也应该是预知的。 UTD系列液位变送器还可用于测量界位,在测量界位时,浮筒必须全部浸没在液体中。

◆  技术参数
◇  测量功能:液位;界位
◇  测量范围:300~6000mm(或按用户所需)
◇  精 确 度:±1.0% FS;±0.5% FS(特殊型)
◇  线 性 度:±0.75% FS;±0.5% FS
◇  供电电源:24V DC±5% 二线制
◇  输出信号:4~20mA DC或数字信号
◇  最大负载:550Ω(在24V DC供电时)
◇  现场指示:
                          数字式:3.5″LCD显示
                          动圈式:0~100%(4~20mA)
◇  环境温度:-40~80℃
◇  介质温度:
                          常温型:-40~150℃
                          高温型:150~400℃(带散热片)
                          低温型:-196~150℃(带散热片)
◇  工作压力:1.0~16 .0MPa
◇  介质密度:0.45~2.0g/cm3(液位测量)
◇  介质密度差:≥0.05g/ cm3(界位测量)
◇  介质粘度:≤150mPa·s
◇  接液材质:
                          内浮筒:1Cr18Ni9Ti、304、316
                          外浮筒:碳钢、304、1Cr18Ni9Ti、316
                          扭 管:蒙乃尔、316、3J53、3J1
◇  连接法兰:
                          外浮筒:DN20~50,PN1.0~16.0MPa,PL/RF,WN/RF,WN/M(任选)
                          内浮筒:DN80~100,PN1.0~16.0MPa,PL/RF,WN/RF,WN/M(任选)
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20592~20635-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  伴热夹套:G1/2"(外),DN15,PN1.0MPa PL/RF,其它规格请用户在订货时注明
◇  排污接口:ZG1/2"(排污阀)、M20×1.5(排污堵塞)
◇  仪表外壳:压铸铝合金粉末喷涂
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP66
◇  防爆型式:
                          隔爆型 dⅡCT6
                          本安型 iaⅡCT6
◇  关联设备:配带B902A安全栅 0.16μF 2mH
                          配带LB801安全栅 0.13μF 4.2mH

◆  产品选型


选 型 表

项 目

UTD-DT

通用型电动浮筒液位(界位)变送器

系 列 号

UTD-DZ

智能型电动浮筒液位(界位)变送器


C

Q235碳钢

主体材质

S

1Cr18Ni9Ti

T

其它材质(需注明)


1

外浮筒侧底法兰安装

安装方式

2

外浮筒侧侧法兰安装

3

外浮筒顶底法兰安装

4

外浮筒顶侧法兰安装

5

内浮筒顶置带稳流套法兰安装

6

内浮筒顶置法兰安装


D

数字式现场指示(仅适用于非本安型)

现场指示

A

动圈式现场指示


1

测量液位

被测参数

2

测量界位


P1

2.5

压力等级

P2

4.0

P3

6.3

P4

10.0

P5

16.0


T1

常温型-40~150℃

过程温度

T2

高温型150~400℃(带散热片)

T3

低温型-196~150℃(带散热片)


O

无防爆要求

防爆型式

D

隔爆型

E

本质安全型


J0

无伴热夹套

伴热夹套

J1

带伴热夹套G1/2"(外)

J2

带伴热夹套DN15,PN1.0MPa


-N

无安全栅

安 全 栅

-LB

配带安全栅(型号)


-□□□□

测量范围(mm)


-□□□□

介质密度(kg/m3

UTD-DT

S

2

A

1

P2

T1

O

J0

-N

-1200

-998

选型示例

        UTD-DT型电动浮筒液位变送器,主体材质1Cr18Ni9Ti,侧侧法兰安装方式,动圈式现场指示,测量液位,压力等级4.0MPa,过程温度-40~150℃,无防爆要求,无伴热夹套,无安全栅,测量范围0~1200mm,介质密度998 kg/m3

更多产品信息请到技术支持中资料下载。
